コンパクト型エアハンドリングユニットCOMPACT AIR HANDLING UNIT
 |
薄型・コンパクトでクリーン！
さらに“メンテナンス性”も追求

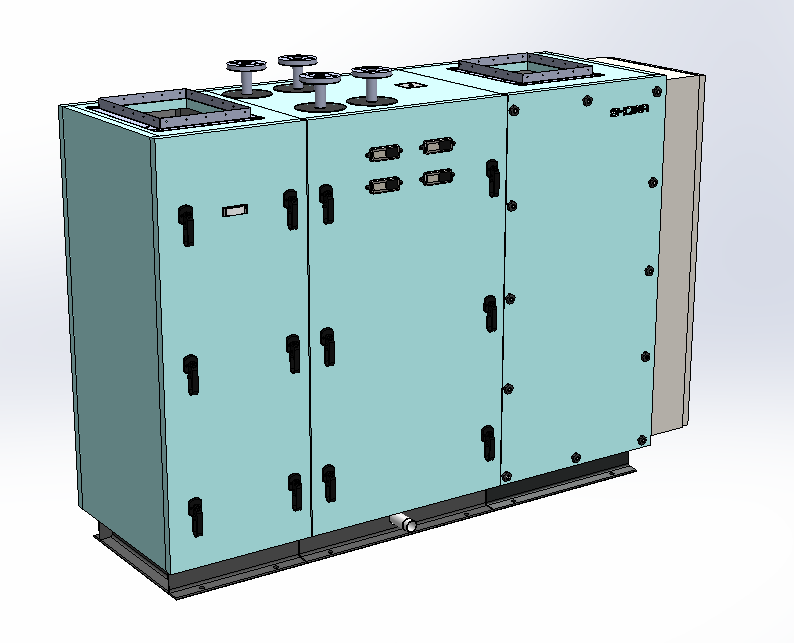

コンパクト型エアハンLOシリーズは、空調性能・制御・チェック機器を大幅ブラッシュアップしつつ、薄型・コンパクト化を実現、さらに当社独自の機構でメンテナンス性を追求した新モデルです。
新提案１ 「スイングオープンドア」
当社独自の「スイングオープンドア」で扉の可動域・自由度が大幅アップ！大きな開口と作業領域を確保します。レバーハンドル圧着式で簡単操作、閉扉時の密閉性にも優れています。
新提案２ 「スライドアウトフィルター」
レバーハンドルでフィルターユニットを簡単に引き出し可能。作業者が機内に入り込む必要はありません。コイル全面が露出するため、フィン清掃も容易です。
|
製品特徴
|

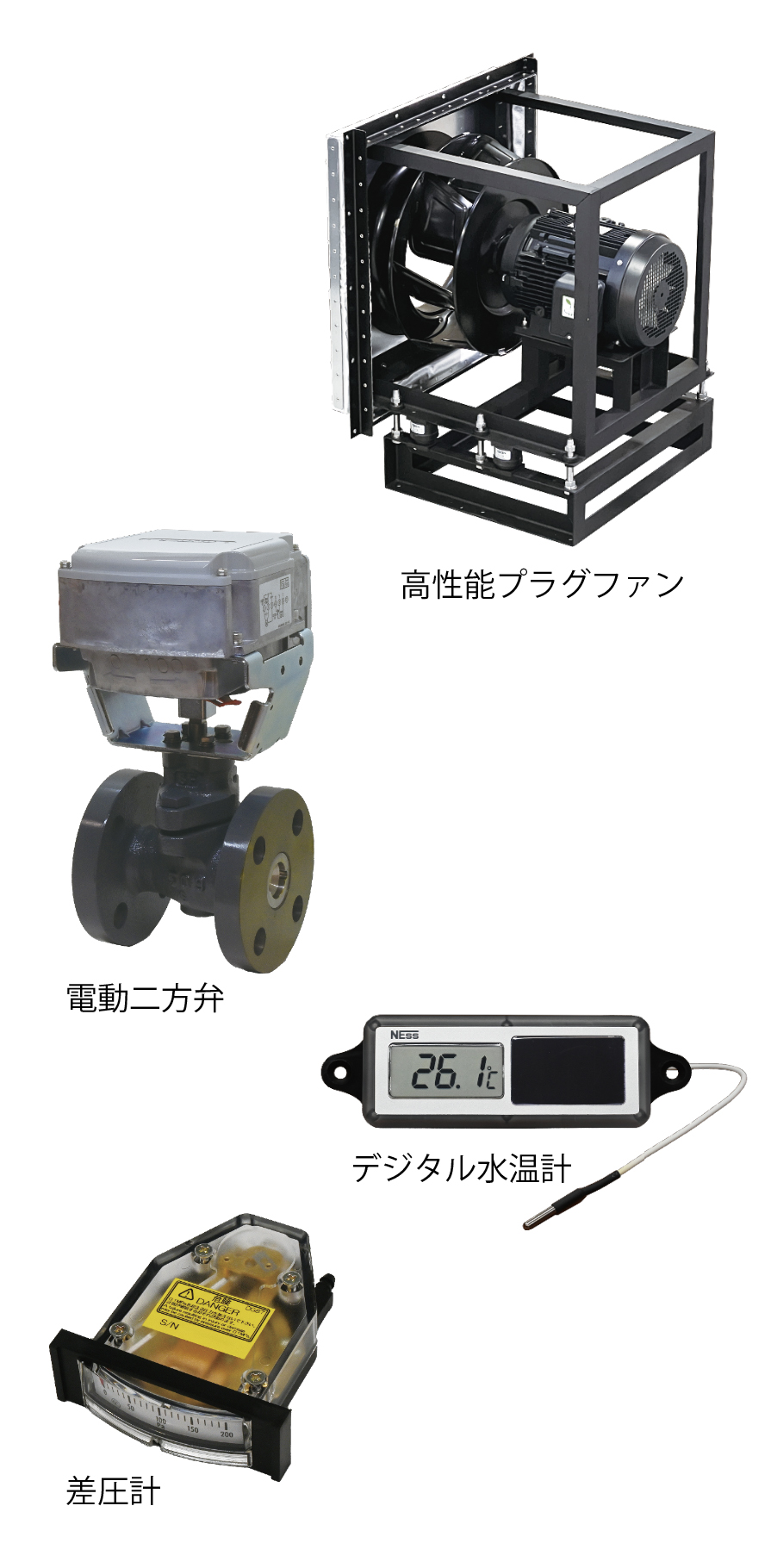

高性能プラグファン搭載！ 全圧効率が高く省エネ性に優れたプラグファンを搭載しています。ファンの駆動ベルトが不要なためベルト交換等のメンテナンスが不要です。 ファン用インバーター制御盤を標準搭載! プラグファンの風量調整用にインバーター制御盤を機器側面に搭載しています。 VAVコントローラー(現地工事範囲)との連動が可能で、風量の増減が可能なため、 空調の低負荷時にはファンの消費電力の低減が図れます。 冷温水制御用に電動二方弁を標準搭載！ 機内に電動二方弁を搭載していますので、現地配管工事が容易です。 機器側面のインバータ制御盤内に電動二方弁用の端子台を準備していますので 現地計装工事も容易になります。 スイングオープンドアにより交換等のメンテナンスも容易です。 視認性の高いデジタル水温計を標準搭載！ 機内の冷温水配管に温度センサーを、外板にソーラータイプのデジタル水温計を 配置しています。メンテナンス時に簡易的な水温の確認が可能です。 フィルター用差圧計を標準搭載！ メンテナンス時に差圧計の目視確認によりフィルターの目詰まり状態を確認することができます。 |
 |

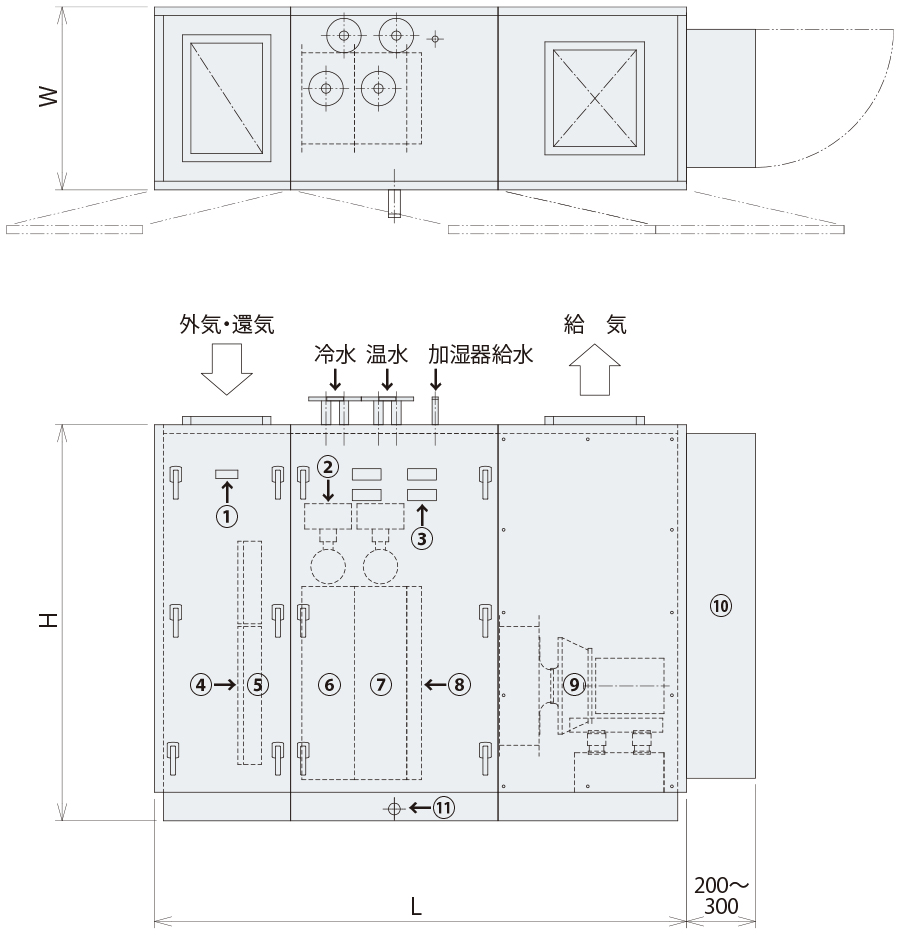

外形寸法図・仕様表
 |
|
| ユニットサイズ | 定格風量（㎥/h） | 機外静圧（Pa） | 電動機容量（kW） | W（mm） | H（mm） | L（mm） |
| 40 | 2,400 | 300 | 1.5 | 664 | 1,436 | 1,928 |
| 60 | 3,600 | 300 | 2.2 | 724 | 1,636 | 2,028 |
| 80 | 4,800 | 300 | 2.2 | 774 | 1,836 | 2,148 |
| 100 | 6,000 | 300 | 3.7 | 824 | 1,936 | 2,258 |
| 150 | 9,000 | 300 | 5.5 | 944 | 2,236 | 2,568 |
| 200 | 12,000 | 300 | 5.5 | 1,094 | 2,236 | 2,618 |
| 250 | 15,000 | 300 | 7.5 | 1,264 | 2,336 | 2,768 |
| 300 | 18,000 | 300 | 7.5 | 1,464 | 2,336 | 2,918 |
※上記外形寸法は、組込コイルが4列＋2列で気化式加湿器の場合の寸法です。
※インバーター制御盤の飛出寸法（200〜300mm）は上記外形寸法に含んでおりません。

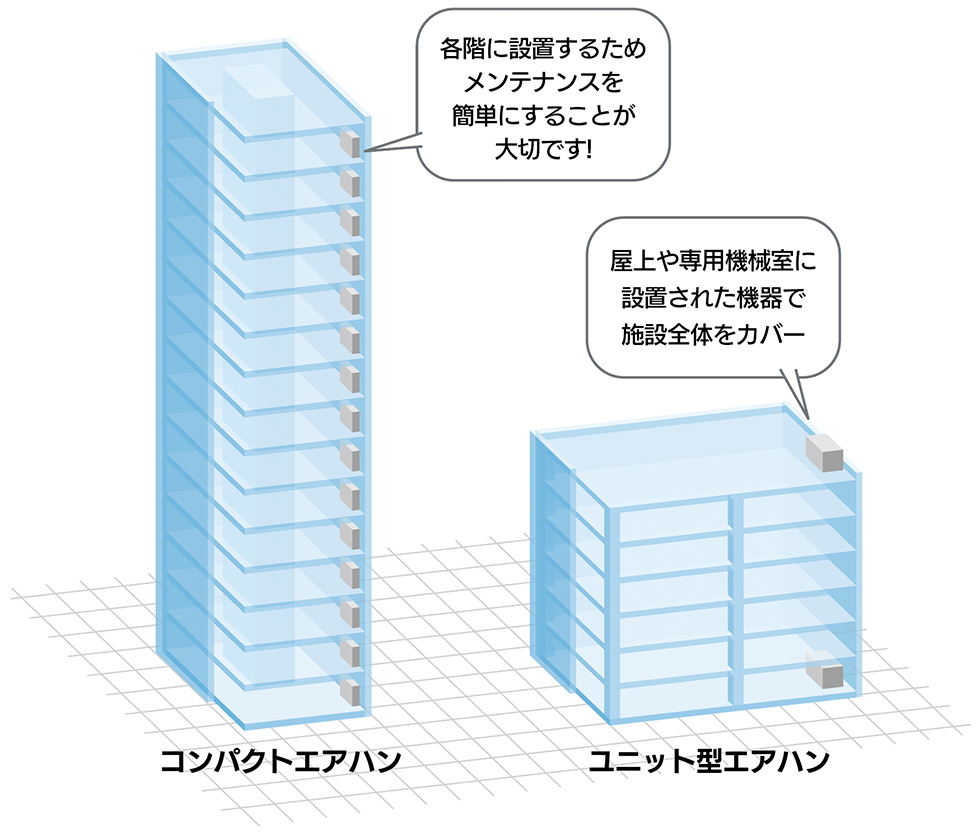

コンパクトエアハンとは？
|
コンパクトエアハンは、高層ビル等で各階に設置するためのAHUです。フロアの執務空間を多く確保するためにコンパクトな筐体が求められ、小さな機械室や廊下の梁の間等に設置されます。施設全体を少数台でまかなうユニットエアハンに対し、各階で個別分散型のコンパクトエアハンはきめ細かな空調が可能となります。 |
 |
|
|

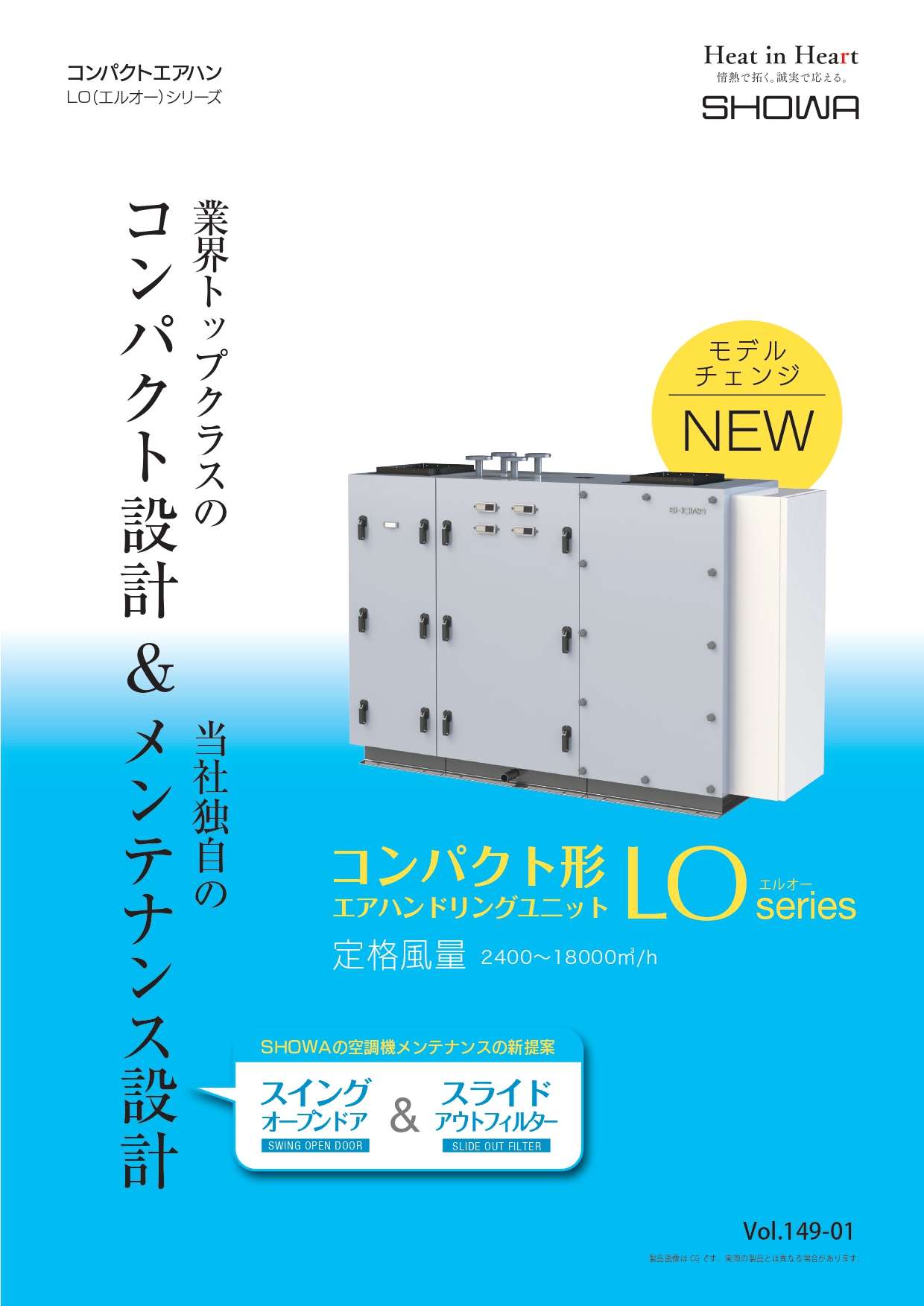

| ウェブカタログはこちら |
