都市景観製品

公園・街路用防護柵/アーバネクスシリーズ

圧倒的デザイン品質と開放感。そしてこの経済性
。デザイン防護柵、ここに極まる。

FOタイプ

型式 P種
カテゴリー 公園・街路用防護柵 / アーバネクスシリーズ

独自のスリットピラーデザインで高い開放感とスタイリッシュな街路景観を実現してきたSHOWAアーバネクスシリーズの鋳鉄製防護柵。第4世代となるFOタイプはオーバル(楕円)断面を採用しました。 優しく柔らかな印象の中に力強い豊かな量感も持ち合わせた新しいフォルムは、鋳物の造形性を最大限に活かした形態です。 機能面でもさらなる進化を遂げたFOタイプは、ボトムレンジの価格でハイレンジのクオリティを実現した、まさに防護柵の極みと言える完成度です。

製品特徴

●ヘッドレスボルト固定方式採用
●勾配0~50%まで標準対応
●多彩なクラウンオプション

FUNCTION(機能)

独自のスリットピラーデザインで高い開放感とスタイリッシュな街路景観を実現してきたSHOWAアーバネクスシリーズの鋳鉄製防護柵。第4世代となるFOタイプはオーバル(楕円)断面を採用しました。 優しく柔らかな印象の中に力強い豊かな量感も持ち合わせた新しいフォルムは、鋳物の造形性を最大限に活かした形態です。 機能面でもさらなる進化を遂げたFOタイプは、ボトムレンジの価格でハイレンジのクオリティを実現した、まさに防護柵の極みと言える完成度です。

  • FUNCTION(機能)

勾配0~50%まで標準対応

50%までの連続勾配対応を実現しました。ほとんどの階段の勾配※に、標準で対応可能となります。 ※『道路の移動円滑化整備ガイドライン』(財団法人 国土技術研究センター)では、「階段は、こう配50%、けあげ高15cm、踏み幅30cmを標準とする」としています。

  • 勾配0~50%まで標準対応

多彩なクラウンオプション

FOタイプには楕円断面支柱と一体的にデザインされたクラウンオプションが用意されています。用途に応じて、トップマウントレール・トップリフレクター・トップマウントサインの3種からお選び下さい。

  • ph_04.jpg

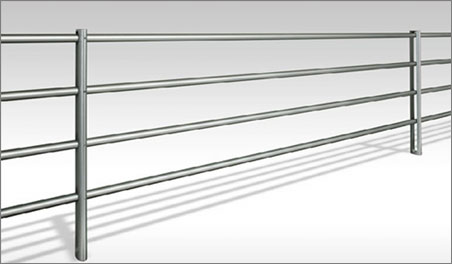

VARIATIONS(バリエーション)

4本レールの転落防止柵、3本レール・2本レールの横断防止柵のほか、チェーンと組み合わせた境界柵など、幅広い展開が可能です。また縦格子タイプへの展開も可能です。 ワイドバリエーションで、さまざまな空間計画に、個性豊かに対応します。ぜひご検討ください。

  • VARIATIONS(バリエーション)

SPECIFICATIONS(仕様)

※支柱:ダクタイル鋳鉄、レール:STKφ42.7、継ぎ手:SPGφ34、チェーン:SUSφ6  スチール部材は全て溶融亜鉛めっき後、工場塗装仕上げ ※埋め込み深さは、連続基礎=200mm、単独基礎=450mm ※レールの端部処理には樹脂キャップが必要です。 ※縦格子タイプもございますのでお問い合わせください。

  • SPECIFICATIONS(仕様)
